光学显微镜 金相显微镜

倒立型 IM-7000

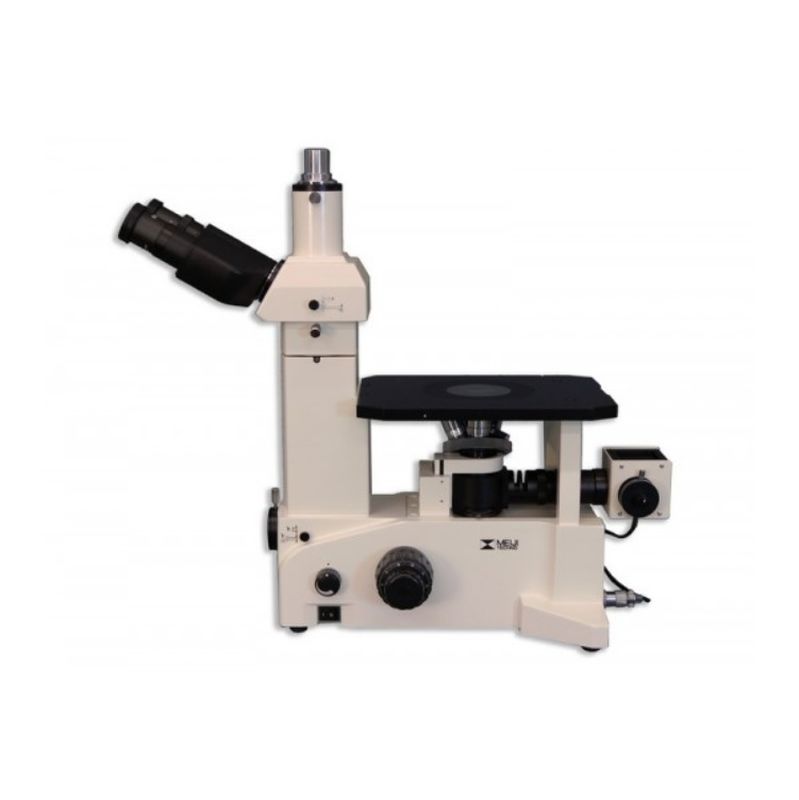

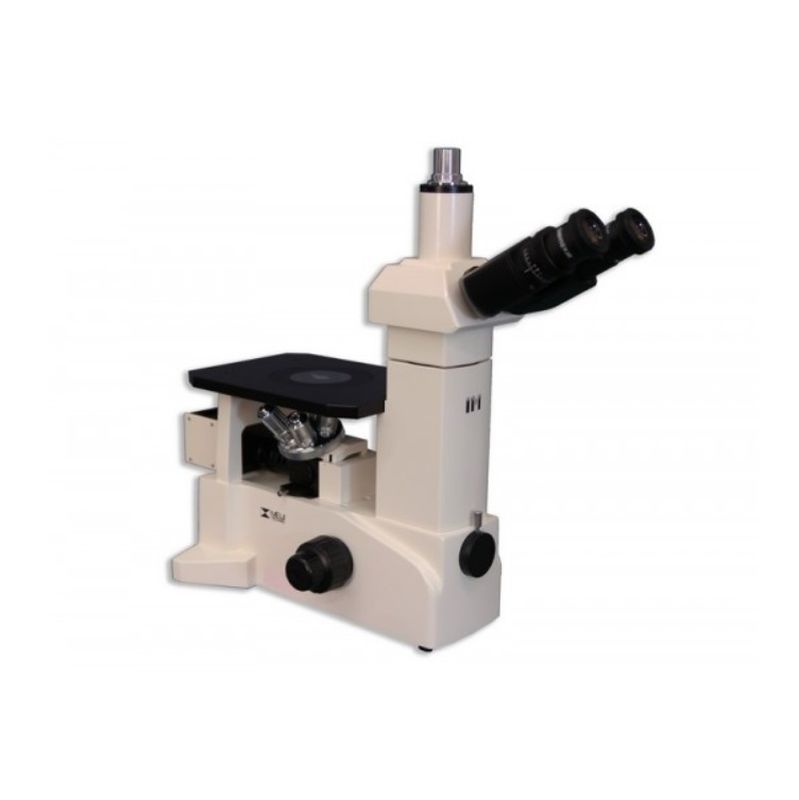

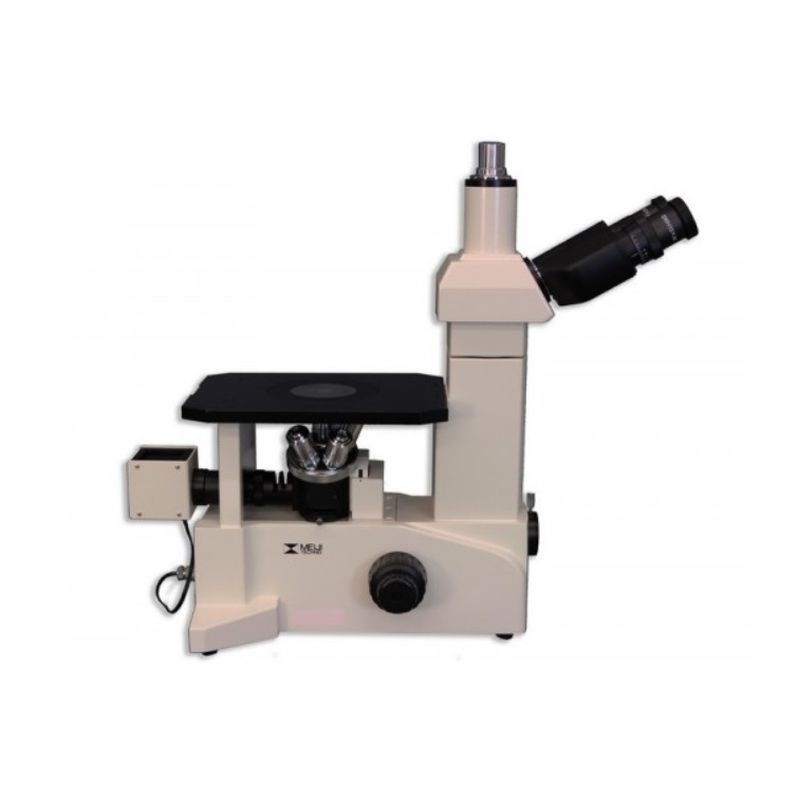

• IM-7000 inverted metallographic microscope
•Epi objective lens using high-resolution, high-contrast images
•Widely used for detailed observation of IC/IC substrate/LED/electronic components.

規格:
•光學系統: 無限遠校正光學系統(F=200mm)
•鏡筒: 雙目中折型30°傾斜，瞳距調節53mm至75mm
•照相鏡筒: 照相鏡筒(符合JIS標準)，C-mount
•目鏡: SWH10X(視野22mm)
•鼻輪: 五孔左輪球軸承類型
•物鏡: EPI-Plane.消色差鏡
-5X( NA0.10 WD20.9mm FD40mm)
-10X( NA0.25 WD7.7mm FD20mm)
-20X( NA0.40 WD5.6mm FD10mm)
-50X( NA0.75 WD3.8mm FD4mm)
-100X( NA0.9 WD0.37mmFD3.7mm)選配
•載物台: 齒輪齒條式機械平台
•尺寸: 180mm x 245mm
•可移動範圍: 112mm x72mm
•陶瓷塗層，帶透明玻璃平台
•調焦裝置: 粗/微動手柄(向上1mm向下8mm總行程9mm, 微動手柄1圈0.2mm)
•照明設備: 反射式鹵素燈源(6V 30W)
•明視野/簡單偏光觀察
